机房动力环境监控系统

  在机房内设置1台监控主机以实现对各分机房内智能设备的监控，主要监控内容包括： UPS、精密空调、温湿度、漏水监测、视频监控等状态。整个监控系统具备高可靠性和安全性，并且监控系统界面友好，能提供图像化显示界面，具备报警联动及较强的扩展能力。

以下对各监控子系统进行介绍：

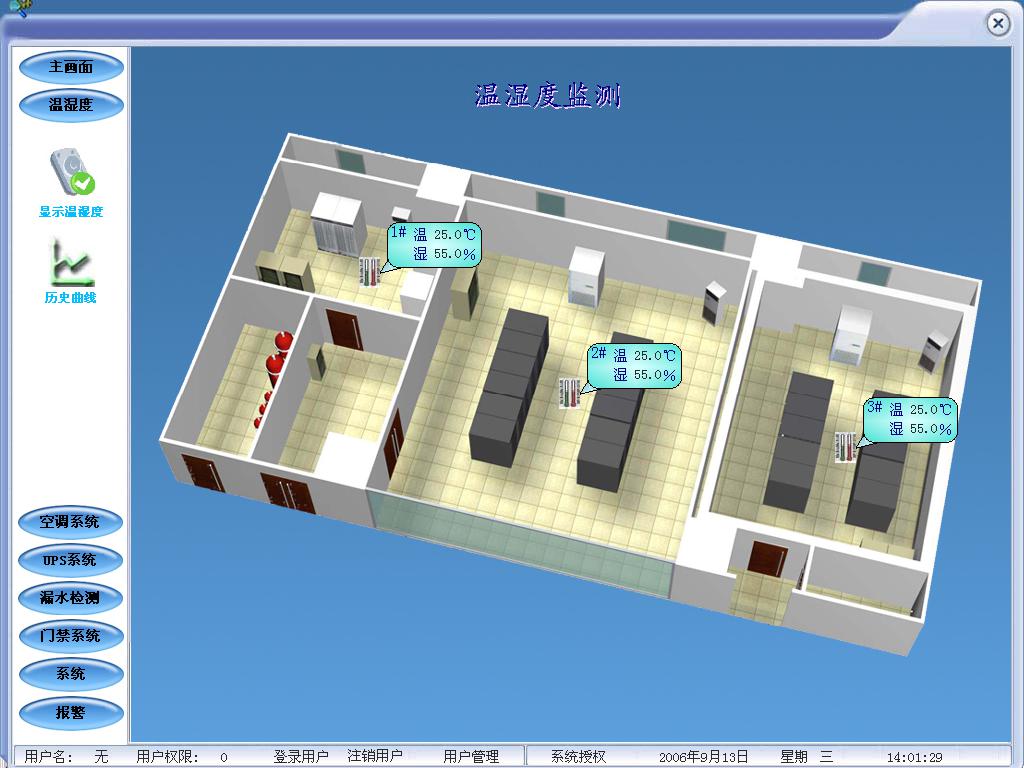

计算机设备对温、湿度等运行环境的要求非常严格，根据有关标准，在机房内设置温湿度传感器，实时监测机房内的温、湿度。监控主机通过温湿度数据采集，并在监控界面上以图形形式直观地表现出来。一旦机房内实际温、湿度值越限，系统将自动报警并触发语音报警，提示管理员通过调节空调温、湿度值给机房设备提供最佳运行环境。并且还可以将一段时间内机房里的温湿度值通过历史曲线直观地表现出来，以方便管理人员进行查看。



对机房温湿度进行实时检测，可设定温度与湿度的报警上限与下限值，当机房温湿度异常时，监控系统可发出报警，通知管理员。确保各机房设备的安全。

通过采集测漏主机的报警信号监测漏水(油)感应线上任何点的漏水情况和漏水故障情况，以及报警信息处理和报警复位。对于定位测漏主机的监测，还可在画面上精确显示漏水的位置。当漏水发生时，水流经过感应线，漏水控制器在极短的时间内（30S）之内发生告警，将按预设报警方式，通知相关人员，同时在监控系统内准确的将报警位置标出，以便管理员迅速找到漏水水源，及时消除隐患，避免机房损失发生。监控性能：以电子地图方式实时显示并记录漏水线缆感应到的漏水位置。

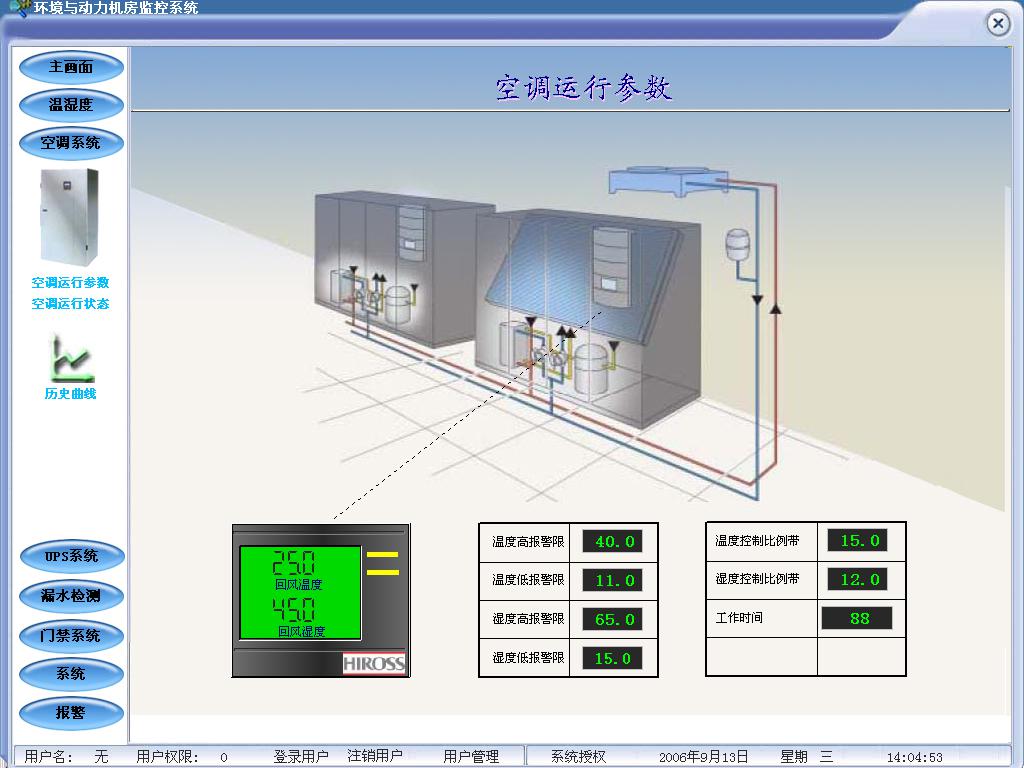

根据精密空调供应商提供的通讯协议，实时监测精密空调的回风温度、回风湿度、蒸发温度、蒸发压力、冷凝温度、冷凝压力、压缩机电流、输入电压、冷冻水进出温度、流量、冷却水进出温度及冷冻机、冷冻水泵、冷却水泵工作电流等参数；监测工作状态包括压缩机状态、风机状态、加热器状态、抽湿器状态（水冷式空调还可监测到冷却水塔的补水池液面状态、冷却水塔风扇状态、冷却水阀门状态等）等各种工作状态；显示和记录各种参数变化曲线，并对各种报警状态进行实时的记录和报警处理。控制空调的启停、调节温度和湿度。同时可给出以下报警信号：温湿度报警，压缩机、加热器、加湿器、风扇、传感器等部件的异常报警。并能够控制空调的远程开机、关机、设置温湿度等。系统一旦监测到有报警或参数越限，将自动切换到相关的运行画面。越限参数将变色，并伴随有报警声音，有相应的处理提示，及相关处理提示。对重要参数，可作曲线记录，用户可通过曲线记录直观地看到空调机组的运行品质。空调机组即使有微小的故障，也可以通过系统检测出来，及时采取步骤防止空调机组进一步损坏。

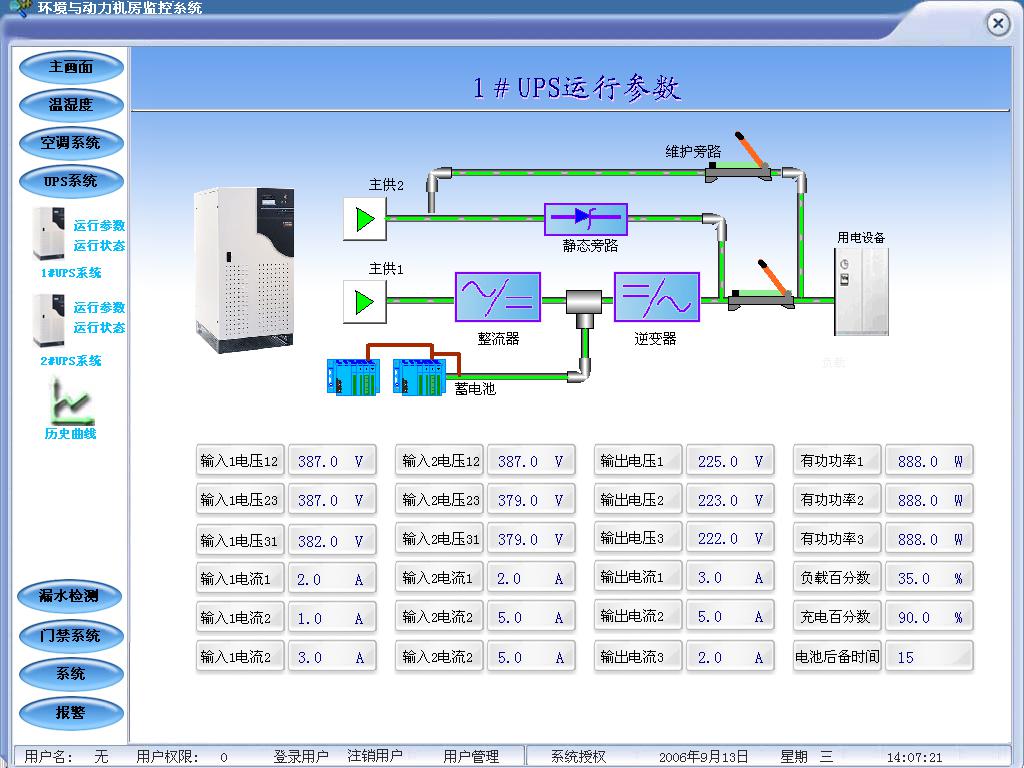

系统可全面诊断UPS运行状况，实时监视UPS的各种参数。参数包括输入输出电压、电流、频率、功率、蓄电池组的泄漏、电压、后备时间、温度等；状态包括整流器、逆变器、电池、旁路、负载等部件的状态；显示和记录各种参数的变化曲线，并对各种报警状态进行记录和报警处理。电池组通过增加温度传感器和电流传感器实现温度和电流的监测。一旦UPS报警，将自动切换到相应UPS监控子系统的运行画面。越限



参数变

色显示报警，并伴随有报警多媒体语音，系统进行报警记录的同时有相应的处理提示。用户还可根据需要对重要的报警事件设置电话语音拨号的报警功能。对于重要的参数，可作曲线记录，系统可查询一年内相应参数的运行曲线，并可显示查询选定具体时间相应时间的参数值，当天（以天为单位）该参数的最大值，最小值，方便管理员全面了解UPS的运行状况，及时地发现并解决UPS运行中出现的各种问题。

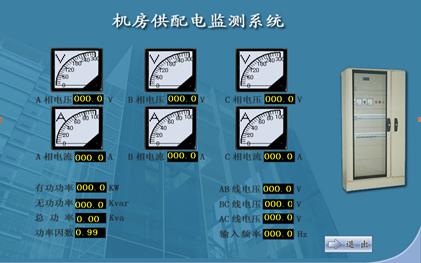

系统通过智能电力监测表，采集实时监测有关机房配电中主回路和各分回路的各种参数如电压、电流、频率、有功功率、功率因数、无功功率、视在功率、有功电度、无功电度等；监视各级开关的开关状态。显示和记录各种参数的变化曲线，并对各种报警状态进行记录和报警处理。显示和记录各种参数的变化曲线，并对各种报警状态进行记录和报警处理。在回路开关断开后可及时发出报警，提示有关人员。

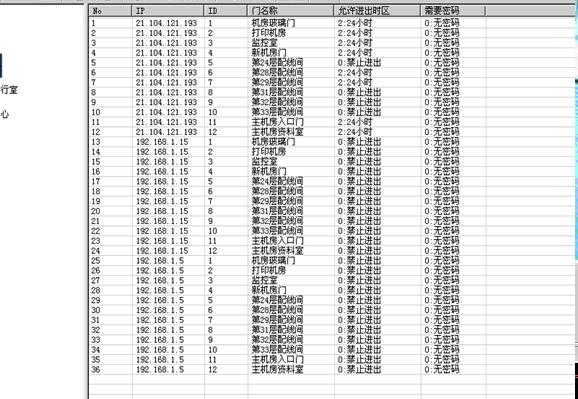

配置专用门禁控制器，采用非接触式门禁卡进、出门刷卡的方式，可同时管理控制多个读卡器及相应门锁，实时对各门禁读卡器所读到的数据记录并显示在门禁管理资料中，并实现对进入各个区域入口大门的人员控制并记录。每人一张卡，通过卡管理系统授权，进入不同区域。记录并显示从各门禁入口的进出门管理资料及门的开关状态。

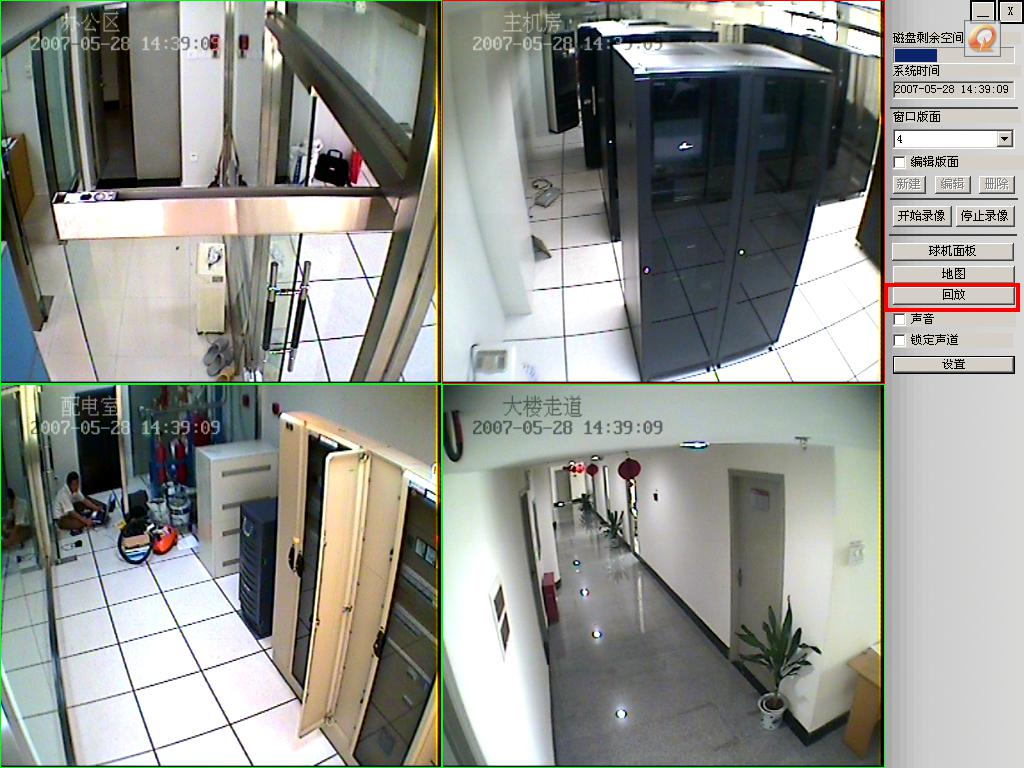

动力环境监控部分和图像监控部分的监控主机合二为一，在一个监控/管理平台上实现两套系统的集成。视频流存储及压缩方式将采用国际最新的H.264压缩技术，传输质量非常理想（25帧/秒，分辨率>352*288），每通道占只据300K带宽；还可以通过降低帧数来减小网络带宽——当每秒传输为5帧时，带宽只占用60K。当所有视频同时往监控中心机房传输时，将不会对所在的网段构成压力。当各摄像机发现异常情况时，本监控系统将立即切到事故所在画面，系统的响应时间将小于1S，远程监控站的响应时间将小于4S。

视频传输技术采用组播方式，其优点是无论有多少个视频接收者，发送端只需要发送一份数据，数据的传输由加入不同分组的接收者与路由的协商决定，可以通过控制分组和路由来允许或限制某网段内的视频接收。中心机房所在的网段内是可以接收各分机房视频的，而其他网段则视需要来打开相应分机房的视频通道。

本系统的视频信号有移动报警功能，一旦采集的视频信号有物体移动，系统将自动启动录

像。所有报警的录像都将包含有报警信号发出的一分钟之前的录像画面，以方便对其鉴别。视频录像有远程浏览功能，即用户在远程端上可以于本地站监控的同时，对指定的录像事件进行回放，由于采用的是H.264压缩技术，远程浏览视频文件对带宽压力将变小。
